Ergaenzungskurs DG (M, WM)

Hauptgeraden - Beispiel

Angabe

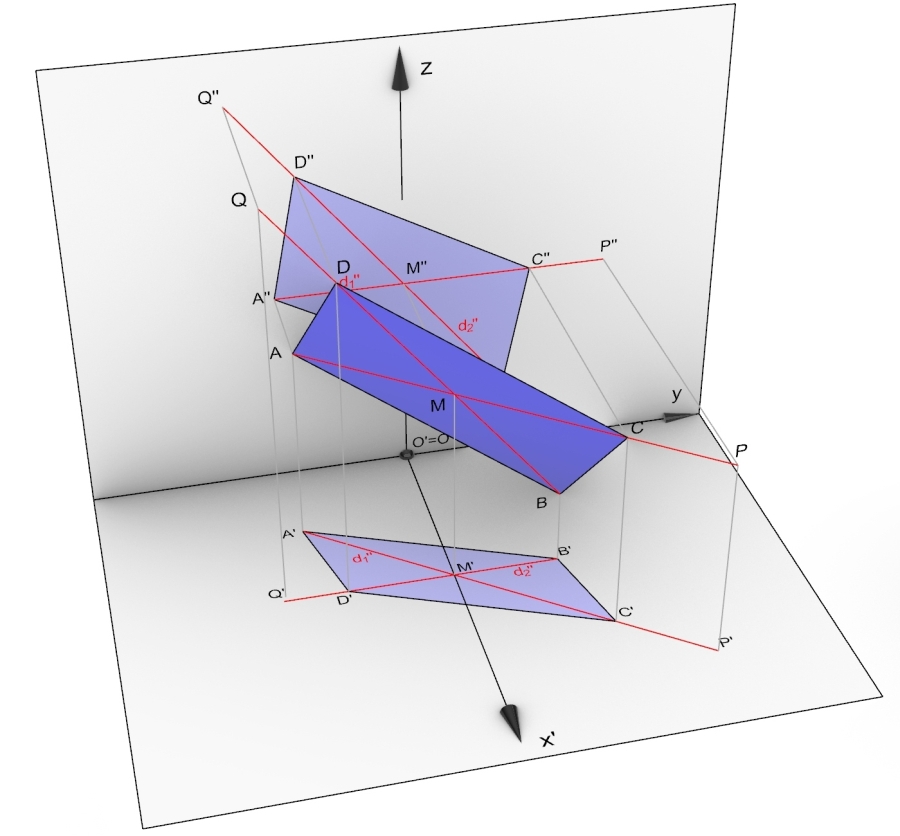

Die Geraden d1 und d2 sind Diagonalen eines Rechteckes ABCD mit der Diagonallänge AC = BD = 8cm.
d1 = MP ... 1. Hauptgerade
d2 = MQ ... 2. Hauptgerade

M ... (5,0,5), P ... (9,5,5), Q ... (5,-4,10)

Konstruieren Sie das Rechteck in Grund- und Aufriss!

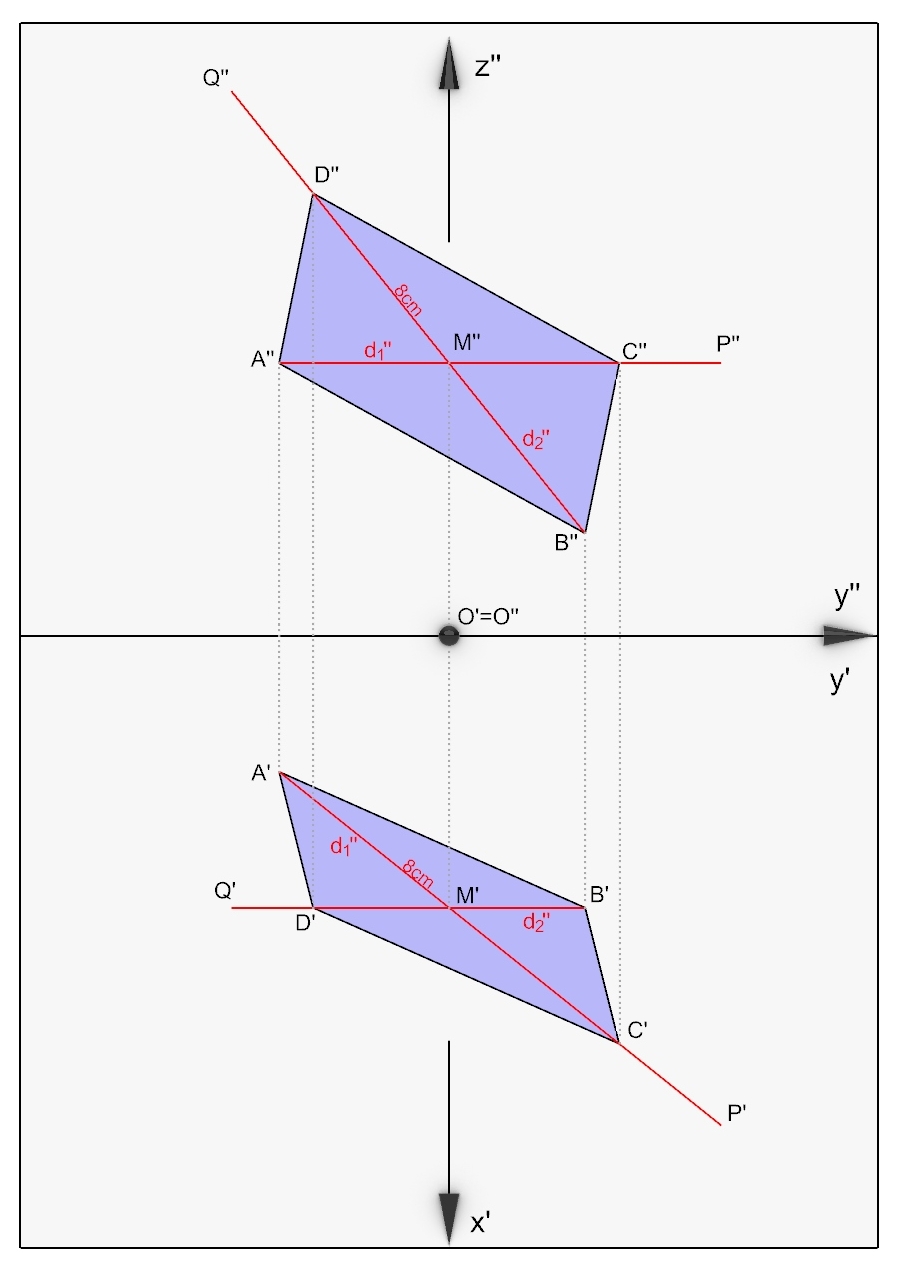

Da d1 eine 1. Hauptgerade ist, kann man im Grundriss die Diagonallänge 8cm in wahrer Grösse auftragen und erhält somit die Punkte A' und C'. Die Aufrisspunkte A'' und C'' liegen auf Ordnern.
Mit d2, die eine 2. Hauptgerade ist, verfährt man analog.

Anmerkung

Warum bei dieser Konstruktion wirklich ein Rechteck entsteht, sollte man sich überlegen!

-> Ergebnis
