Projizierende Geraden stehen normal (im rechten Winkel, orthogonal) auf eine cder Projektionsebenen.
Es gibt drei Typen von projizierenden Geraden, die wir verwenden:
- Erstprojizierende Geraden

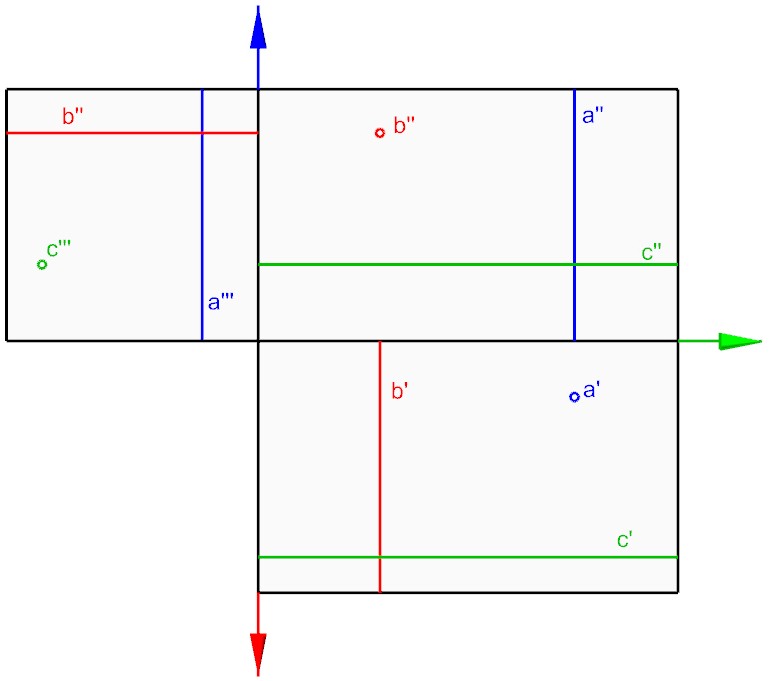

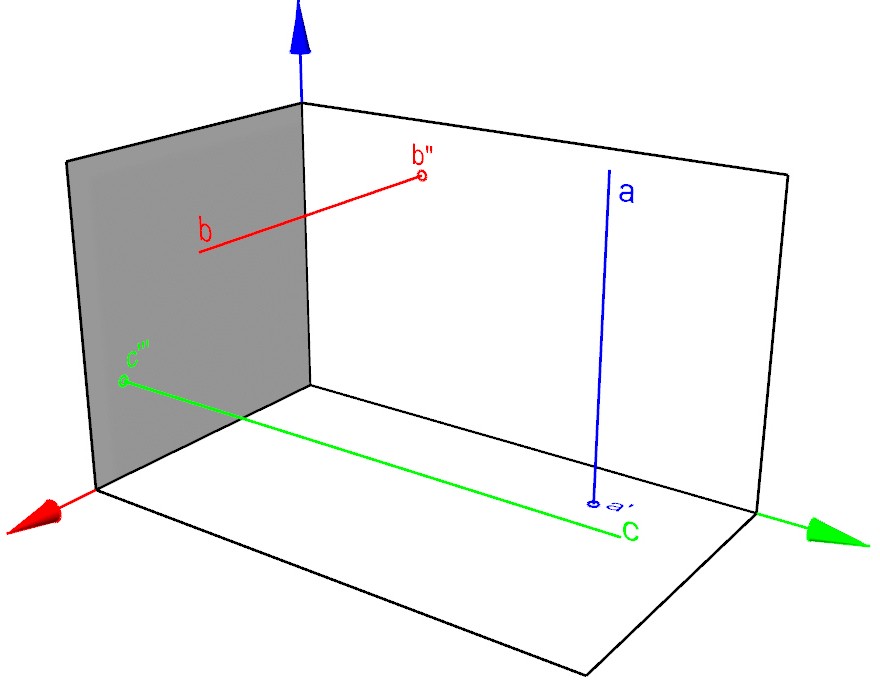

Die Gerade a steht im rechten Winkel auf die Grundrissebene (XY-Ebene). Ihr Grundriss ist nur ein Punkt. Sie liegt zusaetzlich parallel zur Auf- und Kreuzrissebene (YZ- und XZ-Ebene). Im Auf- und Kreutriss erscheint dieser Geraden-Typ in wahrer Gestalt und ist nicht verzerrt. - Zweitprojizierende Geraden
Die Gerade b steht im rechten Winkel auf die Aufrissebene (YZ-Ebene). Ihr Aufriss ist nur ein Punkt. Sie liegt zusaetzlich parallel zur Grund- und Kreuzrissebene (XY- und XZ-Ebene). Im Grund- und Kreuzriss erscheint dieser Geraden-Typ in wahrer Gestalt und ist nicht verzerrt. - Drittprojizierende Geraden
Die Gerade c steht im rechten Winkel auf die Kreuzrissebene (XZ-Ebene). Ihr Kreuzriss ist nur ein Punkt. Sie liegt zusaetzlich parallel zur Grund- und Aufrissebene (XY- und YZ-Ebene). Im Grund- und Aufriss erscheint dieser Geraden-Typ in wahrer Gestalt und ist nicht verzerrt.
